Objective-C Runtime 探索

发表于 | 分类于

引言

初学 Objective-C 时把[receiver message]当成简单的方法调用，而无视了“发送消息”这句话的深刻含义。其实[receiver message]会被编译器转化为：

1
objc_msgSend(receiver, selector)

如果消息含有参数，则为：

1
objc_msgSend(receiver, selector, arg1, arg2, ...)

如果消息的接收者能够找到对应的selector，那么就相当于直接执行了接收者这个对象的特定方法；否则，消息要么被转发，或是临时向接收者动态添加这个selector对应的实现内容，要么就干脆玩完崩溃掉。
现在可以看出[receiver message]真的不是一个简简单单的方法调用。因为这只是在编译阶段确定了要向接收者发送message这条消息，而receive将要如何响应这条消息，那就要看运行时发生的情况来决定了。

Objective-C 的 Runtime 铸就了它动态语言的特性，这些深层次的知识虽然平时写代码用的少一些，但是却是每个 Objective-C程序员需要了解的。

简介

因为Objective-C是一门动态语言，所以它总是想办法把一些决定工作从编译连接推迟到运行时。也就是说只有编译器是不够的，还需要一个运行时系统 (runtime system) 来执行编译后的代码。这就是 Objective-C Runtime 系统存在的意义，它是整个Objective-C运行框架的一块基石。

Runtime其实有两个版本:“modern”和 “legacy”。我们现在用的 Objective-C 2.0 采用的是现行(Modern)版的Runtime系统，只能运行在 iOS 和 OS X 10.5 之后的64位程序中。而OS X较老的32位程序仍采用 Objective-C 1中的（早期）Legacy 版本的 Runtime 系统。这两个版本最大的区别在于当你更改一个类的实例变量的布局时，在早期版本中你需要重新编译它的子类，而现行版就不需要。

Runtime基本是用C和汇编写的，可见苹果为了动态系统的高效而作出的努力。你可以在这里下到苹果维护的开源代码。苹果和GNU各自维护一个开源的runtime版本，这两个版本之间都在努力的保持一致。

与Runtime交互

Objective-C从三种不同的层级上与 Runtime 系统进行交互，分别是通过 Objective-C 源代码，通过 Foundation 框架的NSObject类定义的方法，通过对 runtime 函数的直接调用。

Runtime 系统是一个由一系列函数和数据结构组成，具有公共接口的动态共享库。头文件存放于/usr/include/objc目录下。许多函数允许你用纯C代码来重复实现 Objective-C中同样的功能。虽然有一些方法构成了NSObject类的基础，但是你在写 Objective-C代码时一般不会直接用到这些函数的，除非是写一些 Objective-C与其他语言的桥接或是底层的debug工作。在Objective-C Runtime Reference中有对 Runtime 函数的详细文档。

Runtime术语

1
id objc_msgSend ( id self, SEL op, ... );

SEL

是selector在Objective-C中的表示类型（Swift中是Selector类），原型:

1
typedef struct objc_selector *SEL;

可以用 Objective-C编译器命令@selector()或者 Runtime 系统的sel_registerName函数来获得一个SEL类型的方法选择器。

id

1
2
typedef struct objc_object *id;
struct objc_object { Class isa; };

objc_object结构体包含一个isa指针，根据isa指针就可以顺藤摸瓜找到对象所属的类。

PS: isa指针不总是指向实例对象所属的类，不能依靠它来确定类型，而是应该用class方法来确定实例对象的类。因为KVO的实现机理就是将被观察对象的isa指针指向一个中间类而不是真实的类，这是一种叫做 isa-swizzling 的技术，详见官方文档

class

是指向objc_class结构体的指针：typedef struct objc_class *Class;

1
2
3
4
5
6
7
8
9
10
11
12
13
14
struct objc_class {
    Class isa  OBJC_ISA_AVAILABILITY;
#if !__OBJC2__
    Class super_class                                        OBJC2_UNAVAILABLE;
    const char *name                                         OBJC2_UNAVAILABLE;
    long version                                             OBJC2_UNAVAILABLE;
    long info                                                OBJC2_UNAVAILABLE;
    long instance_size                                       OBJC2_UNAVAILABLE;
    struct objc_ivar_list *ivars                             OBJC2_UNAVAILABLE;
    struct objc_method_list **methodLists                    OBJC2_UNAVAILABLE;
    struct objc_cache *cache                                 OBJC2_UNAVAILABLE;
    struct objc_protocol_list *protocols                     OBJC2_UNAVAILABLE;
#endif
} OBJC2_UNAVAILABLE;

Objective-C 2.0 的头文件虽然没暴露出objc_class结构体更详细的设计，我们依然可以从Objective-C 1.0 的定义中小窥端倪：
在objc_class结构体中：ivars是objc_ivar_list指针；methodLists是指向objc_method_list指针的指针。也就是说可以动态修改*methodLists的值来添加成员方法，这也是Category实现的原理，同样解释了Category不能添加属性的原因。但可以在Category中添加@dynamic的属性，并利用运行期动态提供存取方法或干脆动态转发；或者干脆使用关联度对象（AssociatedObject）。

其中objc_ivar_list和objc_method_list分别是成员变量列表和方法列表：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
struct objc_ivar_list {
    int ivar_count                                           OBJC2_UNAVAILABLE;
#ifdef __LP64__
    int space                                                OBJC2_UNAVAILABLE;
#endif
    /* variable length structure */
    struct objc_ivar ivar_list[1]                            OBJC2_UNAVAILABLE;
}                                                            OBJC2_UNAVAILABLE;

struct objc_method_list {
    struct objc_method_list *obsolete                        OBJC2_UNAVAILABLE;

    int method_count                                         OBJC2_UNAVAILABLE;
#ifdef __LP64__
    int space                                                OBJC2_UNAVAILABLE;
#endif
    /* variable length structure */
    struct objc_method method_list[1]                        OBJC2_UNAVAILABLE;
}

不知道你是否注意到了objc_class中也有一个isa对象，这是因为一个 ObjC 类本身同时也是一个对象，为了处理类和对象的关系，runtime 库创建了一种叫做元类 (Meta Class) 的东西，类对象所属类型就叫做元类，它用来表述类对象本身所具备的元数据。类方法就定义于此处，因为这些方法可以理解成类对象的实例方法。每个类仅有一个类对象，而每个类对象仅有一个与之相关的元类。当你发出一个类似[NSObject alloc]的消息时，你事实上是把这个消息发给了一个类对象 (Class Object) ，这个类对象必须是一个元类的实例，而这个元类同时也是一个根元类 (root meta class) 的实例。所有的元类最终都指向根元类为其超类。所有的元类的方法列表都有能够响应消息的类方法。所以当 [NSObject alloc] 这条消息发给类对象的时候，objc_msgSend()会去它的元类里面去查找能够响应消息的方法，如果找到了，然后对这个类对象执行方法调用。

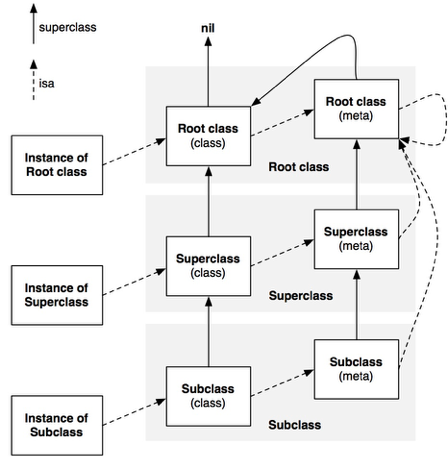

实线是 super_class 指针，虚线是isa指针。 有趣的是根元类的超类是NSObject，而isa指向了自己，而NSObject的超类为nil，也就是它没有超类。

Method

是一种代表类中的某个方法的类型：typedef struct objc_method *Method;

1
2
3
4
5
struct objc_method {
    SEL method_name                                          OBJC2_UNAVAILABLE;
    char *method_types                                       OBJC2_UNAVAILABLE;
    IMP method_imp                                           OBJC2_UNAVAILABLE;
}

方法名类型为SEL，前面提到过相同名字的方法即使在不同类中定义，它们的方法选择器也相同。

方法类型method_types是个char指针，其实存储着方法的参数类型和返回值类型。

method_imp指向了方法的实现，本质上是一个函数指针，后面会详细讲到。

Ivar

是一种代表类中实例变量的类型：typedef struct objc_ivar *Ivar;

1
2
3
4
5
6
7
8
struct objc_ivar {
    char *ivar_name                                          OBJC2_UNAVAILABLE;
    char *ivar_type                                          OBJC2_UNAVAILABLE;
    int ivar_offset                                          OBJC2_UNAVAILABLE;
#ifdef __LP64__
    int space                                                OBJC2_UNAVAILABLE;
#endif
}

例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
void printIvarOFClass(NSObject *object, void (^block)(NSString *key,  NSString *valueType, id value)) {
    unsigned int outCount = 0;
    Ivar *vars = class_copyIvarList([object class], &outCount);
    for (unsigned int i = 0; i < outCount; ++i) {
        Ivar ivar = vars[i];

        NSString *key = [NSString stringWithUTF8String:ivar_getName(ivar)];

        NSString *type = [NSString stringWithUTF8String:ivar_getTypeEncoding(ivar)];

	 block(key, type, [object valueForKey:key]);
    }
    free(vars);
}

作用是返回一个类的每一个变量名、类型及值

IMP

在objc.h中的定义是：typedef id (*IMP)(id, SEL, ...);

它就是一个函数指针，这是由编译器生成的。当你发起一个 ObjC 消息之后，最终它会执行的那段代码，就是由这个函数指针指定的。而 IMP 这个函数指针就指向了这个方法的实现。

你会发现IMP指向的方法与objc_msgSend函数类型相同，参数都包含id和SEL类型。每个方法名都对应一个SEL类型的方法选择器，而每个实例对象中的SEL对应的方法实现肯定是唯一的，通过一组id和SEL参数就能确定唯一的方法实现地址；反之亦然。

Cache

在runtime.h中的定义是：typedef struct objc_cache *Cache;

1
2
3
4
5
struct objc_cache {
    unsigned int mask /* total = mask + 1 */                 OBJC2_UNAVAILABLE;
    unsigned int occupied                                    OBJC2_UNAVAILABLE;
    Method buckets[1]                                        OBJC2_UNAVAILABLE;
};

Cache为方法调用的性能进行优化，通俗地讲，每当实例对象接收到一个消息时，它不会直接在isa指向的类的方法列表中遍历查找能够响应消息的方法，因为这样效率太低了，而是优先在Cache中查找。Runtime 系统会把被调用的方法存到Cache中（理论上讲一个方法如果被调用，那么它有可能今后还会被调用），下次查找的时候效率更高。这跟计算机组成原理中学过的 CPU 绕过主存先访问Cache的道理挺像.

消息

Objective-C中发送消息是用中括号（[]）把接收者和消息括起来，而直到运行时才会把消息与方法实现绑定。

有关消息发送和消息转发机制的原理，可以查看这篇文章。

objc_msgSend函数

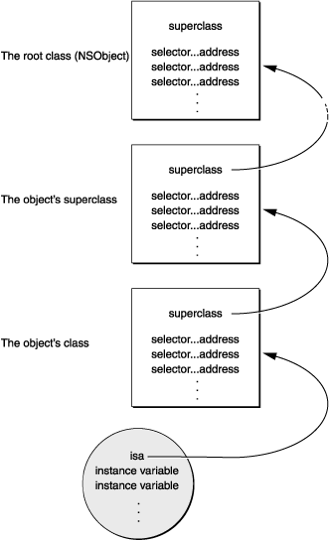

在引言中已经对objc_msgSend进行了一点介绍，看起来像是objc_msgSend返回了数据，其实objc_msgSend从不返回数据而是你的方法被调用后返回了数据。下面详细叙述下消息发送步骤：
检测这个 selector 是不是要忽略的。比如 Mac OS X 开发，有了垃圾回收就不理会 retain, release 这些函数了。

检测这个 target 是不是 nil 对象。 Objective-C的特性是允许对一个 nil 对象执行任何一个方法不会 Crash，因为会被忽略掉。
如果上面两个都过了，那就开始查找这个类的 IMP，先从 cache 里面找，完了找得到就跳到对应的函数去执行。

如果 cache 找不到就找一下方法分发表。

如果分发表找不到就到超类的分发表去找，一直找，直到找到NSObject类为止。

如果还找不到就要开始进入动态方法解析。

编译器会根据情况在objc_msgSend, objc_msgSend_stret, objc_msgSendSuper, 或objc_msgSendSuper_stret四个方法中选择一个来调用。如果消息是传递给超类，那么会调用名字带有”Super”的函数；如果消息返回值是数据结构而不是简单值时，那么会调用名字带有”stret”的函数。

当objc_msgSend找到方法对应的实现时，它将直接调用该方法实现，并将消息中所有的参数都传递给方法实现,同时,它还将传递两个隐藏的参数（在代码被编译时被插入实现）:
接收消息的对象（也就是self指向的内容）
方法选择器（_cmd指向的内容）

在这两个参数中，self 更有用。实际上,它是在方法实现中访问消息接收者对象的实例变量的途径。而当方法中的super关键字接收到消息时，编译器会创建一个objc_super结构体：
struct objc_super { id receiver; Class class; };
这个结构体指明了消息应该被传递给特定超类的定义。但receiver仍然是self本身，这点需要注意，因为当我们想通过[super class]获取超类时，编译器只是将指向self的id指针和class的SEL传递给了objc_msgSendSuper函数，因为只有在NSObject类才能找到class方法，然后class方法调用object_getClass()，接着调用objc_msgSend(objc_super->receiver, @selector(class))，传入的第一个参数是指向self的id指针，与调用[self class]相同，所以我们得到的永远都是self的类型。

在IMP那节提到过可以避开消息绑定而直接获取方法的地址并调用方法。这种做法很少用，除非是需要持续大量重复调用某方法的极端情况，避开消息发送泛滥而直接调用该方法会更高效。

获取方法地址

NSObject类中有个methodForSelector:实例方法，你可以用它来获取某个方法选择器对应的IMP，举个例子：

1
2
3
4
5
6
void (*setter)(id, SEL, BOOL);
int i;
setter = (void (*)(id, SEL, BOOL))[target
   	methodForSelector:@selector(setFilled:)];
for ( i = 0 ; i < 1000 ; i++ )
   		setter(targetList[i], @selector(setFilled:), YES);

当方法被当做函数调用时，上节提到的两个隐藏参数就需要我们明确给出了。上面的例子调用了1000次函数，你可以试试直接给target发送1000次setFilled:消息会花多久。

动态方法解析

你可以动态地提供一个方法的实现。例如我们可以用@dynamic关键字在类的实现文件中修饰一个属性：@dynamic propertyName;
这表明我们会为这个属性动态提供存取方法，也就是说编译器不会再默认为我们生成setPropertyName:和propertyName方法，而需要我们动态提供。我们可以通过分别重载resolveInstanceMethod:和resolveClassMethod:方法分别添加实例方法实现和类方法实现。因为当 Runtime 系统在Cache和方法分发表中（包括超类）找不到要执行的方法时，Runtime会调用resolveInstanceMethod:或resolveClassMethod:来给程序员一次动态添加方法实现的机会。我们需要用class_addMethod函数完成向特定类添加特定方法实现的操作：

1
2
3
4
5
6
7
8
9
10
11
12
13
void dynamicMethodIMP(id self, SEL _cmd) {
    // implementation ....
}
@implementation XXX
+ (BOOL)resolveInstanceMethod:(SEL)aSEL
{
    if (aSEL == @selector(resolveThisMethodDynamically)) {
          class_addMethod([self class], aSEL, (IMP) dynamicMethodIMP, "v@:");
          return YES;
    }
    return [super resolveInstanceMethod:aSEL];
}
@end

上面的例子为resolveThisMethodDynamically方法添加了实现内容，也就是dynamicMethodIMP方法中的代码。其中 “v@:” 表示返回值和参数，这个符号涉及Type Encoding。

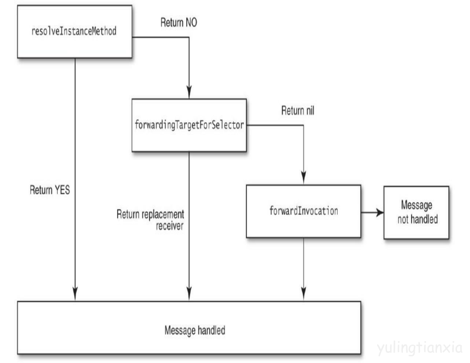

消息转发

重定向/转发

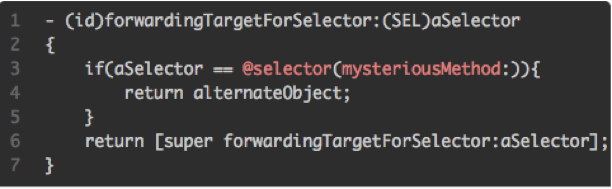

在消息转发机制执行前，Runtime 系统会再给我们一次偷梁换柱的机会，即通过重载- (id)forwardingTargetForSelector:(SEL)aSelector方法替换消息的接受者为其他对象：

毕竟消息转发要耗费更多时间，抓住这次机会将消息重定向给别人是个不错的选择。 如果此方法返回nil或self,则会进入消息转发机制(forwardInvocation:);否则将向返回的对象重新发送消息。

健壮的实例变量(Non Fragile ivars)

在 Runtime 的现行版本中，最大的特点就是健壮的实例变量。当一个类被编译时，实例变量的布局也就形成了，它表明访问类的实例变量的位置。从对象头部开始，实例变量依次根据自己所占空间而产生位移：

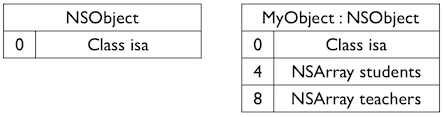

上图左边是NSObject类的实例变量布局，右边是我们写的类的布局，也就是在超类后面加上我们自己类的实例变量，看起来不错。但试想如果哪天苹果更新了NSObject类，发布新版本的系统的话，那就悲剧了：

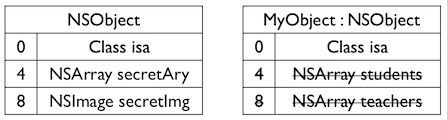

我们自定义的类被划了两道线，那是因为那块区域跟超类重叠了。唯有苹果将超类改为以前的布局才能拯救我们，但这样也导致它们不能再拓展它们的框架了，因为成员变量布局被死死地固定了。在脆弱的实例变量(Fragile ivars) 环境下我们需要重新编译继承自 Apple 的类来恢复兼容性。那么在健壮的实例变量下会发生什么呢？

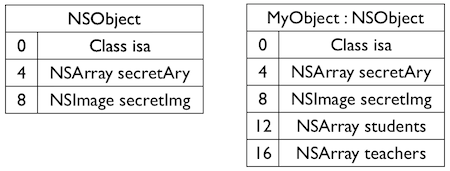

在健壮的实例变量下编译器生成的实例变量布局跟以前一样，但是当 runtime 系统检测到与超类有部分重叠时它会调整你新添加的实例变量的位移，那样你在子类中新添加的成员就被保护起来了。

需要注意的是在健壮的实例变量下，不要使用sizeof(SomeClass)，而是用class_getInstanceSize([SomeClass class])代替；也不要使用offsetof(SomeClass, SomeIvar)，而要用ivar_getOffset(class_getInstanceVariable([SomeClass class], “SomeIvar”))来代替。

Objective-C Associated Objects

在 OS X 10.6 之后，Runtime系统让Objc支持向对象动态添加变量。涉及到的函数有以下三个：

1
2
3
void objc_setAssociatedObject ( id object, const void *key, id value, objc_AssociationPolicy policy );
id objc_getAssociatedObject ( id object, const void *key );
void objc_removeAssociatedObjects ( id object );

这些方法以键值对的形式动态地向对象添加、获取或删除关联值。其中关联政策是一组枚举常量：

1
2
3
4
5
6
7
enum {
   OBJC_ASSOCIATION_ASSIGN  = 0,
   OBJC_ASSOCIATION_RETAIN_NONATOMIC  = 1,
   OBJC_ASSOCIATION_COPY_NONATOMIC  = 3,
   OBJC_ASSOCIATION_RETAIN  = 01401,
   OBJC_ASSOCIATION_COPY  = 01403
};

这些常量对应着引用关联值的政策，也就是 Objc 内存管理的引用计数机制。

Method Swizzling

之前所说的消息转发虽然功能强大，但需要我们了解并且能更改对应类的源代码，因为我们需要实现自己的转发逻辑。当我们无法触碰到某个类的源代码，却想更改这个类某个方法的实现时，该怎么办呢？可能继承类并重写方法是一种想法，但是有时无法达到目的。这里介绍的是 Method Swizzling ，它通过重新映射方法对应的实现来达到“偷天换日”的目的。跟消息转发相比，Method Swizzling 的做法更为隐蔽，甚至有些冒险，也增大了debug的难度。
