iOS 架构

发表于 2018-08-28 | 分类于原创

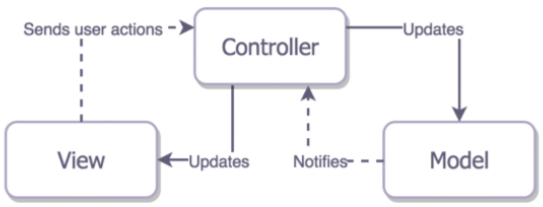

MVC

Model持有数据，View显示与用户交互的界面，而Controller被定义成最小的可重用单元，负责协调Model与View之间的交互。

但在实际项目中，却因业务的复杂使其变得臃肿，因为它们经常被混杂到View的生命周期中，因此很难说View和ViewController是分离的。

实例

/* Model */
@interface StudentModel : NSObject

@property(nonatomic, copy) NSString *name;
@property(nonatomic, copy) NSString *gendor;
@property(nonatomic, copy) NSString *brith;
@property(nonatomic, copy) NSString *classNo;

@end

/* View */
@interface StudentCell : UITableViewCell

// 创建 Cell 视图包含的内容，Cell 使用 StoryBoard 创建
@property (weak, nonatomic) IBOutlet UILabel *nameLabel;
@property (weak, nonatomic) IBOutlet UILabel *gendorLabel;
@property (weak, nonatomic) IBOutlet UILabel *brithLabel;
@property (weak, nonatomic) IBOutlet UILabel *classNoLabel;

@end

/* Controller */
@interface StudentController()

@property (nonatomic, strong) NSArray *myDataArray;

@end

@implementation StudentController

- (void)viewDidLoad {
    [super viewDidLoad];

    // ...创建 StudentModel 集，从网络经处理
}

- (NSInteger)tableView:(UITableView *)tableView numberOfRowsInSection:(NSInteger)section{
    return [self.myDataArray count];
}

- (CGFloat)tableView:(UITableView *)tableView heightForRowAtIndexPath:(NSIndexPath *)indexPath{
    return 80;
}

- (UITableViewCell *)tableView:(UITableView *)tableView cellForRowAtIndexPath:(NSIndexPath *)indexPath{

    StudentCell *cell = [tableView dequeueReusableCellWithIdentifier:@"StudentCell" forIndexPath:indexPath];

    StudentModel *studentModel = self.myDataArray[indexPath.row];
    cell.nameLabel.text = studentModel.name;
    cell.gendorLabel = studentModel.gendor;
    cell.brithLabel = studentModel.brith;
    cell.classNoLabel = studentModel.classNo;

    return cell;
}

@end

不足

传统App中，Model数据只定义了Model的属性，复杂的业务数据处理逻辑只能硬塞给Controller，而Controller需要处理View传来的所有交互，最终导致了控制器成了垃圾箱，越来越不可维护。

为了给Controller瘦身，后来衍生出MVVM和MVP

MVVM

MVVM把Controller当成View，View和Model之间没有紧耦合。ViewModel负责业务处理和数据转化，就是把原来Controller的业务逻辑和页面逻辑等剥离出来放到ViewModel层。

实例

/* Model */
@interface StudentModel : NSObject

@property (nonatomic, copy) NSString *name;
@property (nonatomic, copy) NSString *gendor;
@property (nonatomic, copy) NSString *brith;
@property (nonatomic, copy) NSString *classNo;

@end

/* ViewModel */
@protocol StudentViewModelDelegate

- (void)finishedSetupStudentModels;

- (void)finishedUpdateStudentModels;

@end

@class StudentModel;
@interface StudentViewModel: NSObject

@property (nonatomic, weak) id<StudentViewModelDelegate> delegate;

- (void)setupStudentModels;

- (void)updateStudentModelsWithPage:(NSInteger)page;

- (NSInteger)numberOfRowsInSection:(NSInteger)section;
- (StudentModel *)dataWithCellRow:(NSInteger)row;

@end

@interface StudentViewModel()

@property (nonatomic, strong) NSArray *myDataArray;

@end

@implementation StudentViewModel

- (void)setUpStudentModels {
    // ...创建 StudentModel 集，从网络经处理
        if (self.delegate) {
            [self.delegate finishedSetupStudentModels];
        }
    // ...
}

- (void)updateStudentModelsWithPage:(NSInteger)page {
    // ...创建 StudentModel 集，从网络经处理
        if (self.delegate) {
            [self.delegate finishedUpdateStudentModels];
        }
    // ...
}

- (NSInteger)numberOfRowsInSection:(NSInteger)section {
    return [self.myDataArray count];
}

- (StudentModel *)dataWithCellRow:(NSInteger)index {
    return self.myDataArray[row];
}

@end

/* View */
@interface StudentCell : UITableViewCell

// 创建 Cell 视图包含的内容，Cell 使用 StoryBoard 创建
@property (weak, nonatomic) IBOutlet UILabel *nameLabel;
@property (weak, nonatomic) IBOutlet UILabel *gendorLabel;
@property (weak, nonatomic) IBOutlet UILabel *brithLabel;
@property (weak, nonatomic) IBOutlet UILabel *classNoLabel;

@end

@interface StudentController()

@property (nonatomic, strong) StudentViewModel *studentViewModel;

@end

@implementation StudentController

- (void)viewDidLoad {
    [super viewDidLoad];
    _studentViewModel = [StudentViewModel new];
    [_studentViewModel setUpStudentModels];
    _studentViewModel.delegate = self;

    // ...
}

- (NSInteger)tableView:(UITableView *)tableView numberOfRowsInSection:(NSInteger)section {
    return [_studentViewModel numberOfRowsInSection:section];
}

- (CGFloat)tableView:(UITableView *)tableView heightForRowAtIndexPath:(NSIndexPath *)indexPath {
    return 80;
}

- (UITableViewCell *)tableView:(UITableView *)tableView cellForRowAtIndexPath:(NSIndexPath *)indexPath {

    StudentCell *cell = [tableView dequeueReusableCellWithIdentifier:@"StudentCell" forIndexPath:indexPath];

    StudentModel *studentModel = [_studentViewModel dataWithCellRow:indexPath.row];

    cell.nameLabel.text = studentModel.name;
    cell.gendorLabel = studentModel.gendor;
    cell.brithLabel = studentModel.brith;
    cell.classNoLabel = studentModel.classNo;

    return cell;
}

@end

优点

低耦合

View 可以独立于Model变化和修改

可重用性

可以把一些视图逻辑放在一个 ViewModel里面，让很多 View 重用这段视图逻辑

可测试

通常界面是比较难于测试的，而 MVVM 模式可以针对 ViewModel 来进行测试

不足

难被调试

数据绑定使得一个位置的 Bug 被快速传递到别的位置，比较难定位

提高维护成本

组件化

随着公司业务的不断发展，项目需求越来越多，各个业务代码耦合也越来越多传统的MVC或者MVVM架构已经无法高效的管理工程代码，急需要一种新技术来更好地管理工程，而组件化是一种能够解决代码耦合的技术。

但是组件化也会使项目体积变大，冷启动速度变慢，运行性能不如传统的架构等的问题。

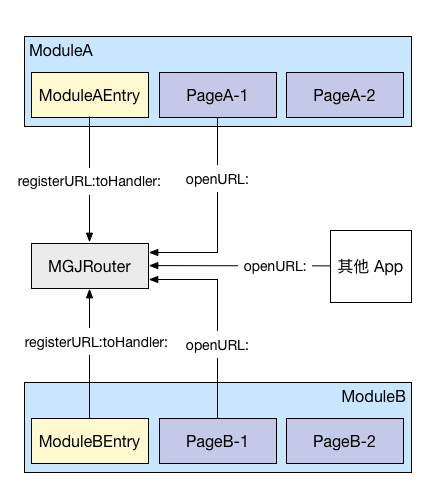

MGJRouter

采用url-block方案，通过在启动时注册组件提供的服务，把调用组件使用的url和组件提供的服务block对应起来，保存到内存中。在使用组件的服务时，通过url找到对应的block，然后获取服务。

使用

// 如果有可变参数（包括 URL Query Parameter）会被自动解析
[MGJRouter registerURLPattern:@"mgj://search/:query" toHandler:^(NSDictionary *routerParameters) {
    NSLog(@"routerParameters[query]:%@", routerParameters[@"query"]); // bicycle
    NSLog(@"routerParameters[color]:%@", routerParameters[@"color"]); // red
}];

[MGJRouter openURL:@"mgj://search/bicycle?color=red"];

// 常规使用加字典传参
[MGJRouter registerURLPattern:@"mgj://category/travel" toHandler:^(NSDictionary *routerParameters) {
    NSLog(@"routerParameters[MGJRouterParameterUserInfo]:%@", routerParameters[MGJRouterParameterUserInfo]);
    // @{@"user_id": @1900}
}];

[MGJRouter openURL:@"mgj://category/travel" withUserInfo:@{@"user_id": @1900} completion:^{
    [self appendLog:@"Open 结束，我是 Completion Block"];
}];

不足

组件本身依赖了中间件，且分散注册使的耦合较多

团队合作需要文档说明（URL和参数列表）

网上有说组件多了会造成内存问题是错误的。因为block本身是结构体xxx_block_imp_x（详见“iOS Block分析”），占用20B的内存空间外加外部变量的空间，$2^{20}$个也就占用了20MB而已。

CTMediator

             --------------------------------------
             | [CTMediator sharedInstance]        |
             |                                    |
             |                openUrl:       <<<<<<<<<  (AppDelegate)  <<<<  Call From Other App With URL
             |                                    |
             |                   |                |
             |                   |/               |
             |                                    |
             |                parseUrl            |
             |                                    |
             |                   |                |
.................................|...............................
             |                   |                |
             |                   |/               |
             |                                    |
             |  performTarget:action:params: <<<<<<<<<<<<<<<<<<<<<<<<<<<<<<  Call From Native Module
             |                                    |
             |                   |                |
             |                   |                |
             |                   |/               |
             |                                    |
             |             -------------          |
             |             |           |          |
             |             |  runtime  |          |
             |             |           |          |
             |             -------------          |
             |               .       .            |
             ---------------.---------.------------
                           .           .
                          .             .
                         .               .
                        .                 .
                       .                   .
                      .                     .
                     .                       .
                    .                         .
-------------------.-----------      ----------.---------------------
|                 .           |      |          .                   |
|                .            |      |           .                  |
|               .             |      |            .                 |
|              .              |      |             .                |
|                             |      |                              |
|           Target            |      |           Target             |
|                             |      |                              |
|         /   |   \           |      |         /   |   \            |
|        /    |    \          |      |        /    |    \           |
|                             |      |                              |
|   Action Action Action ...  |      |   Action Action Action ...   |
|                             |      |                              |
|                             |      |                              |
|                             |      |                              |
|Business A                   |      | Business B                   |
-------------------------------      --------------------------------

这幅图是组件化方案的一个简化版架构描述，主要是基于Mediator模式和Target-Action模式，中间采用了runtime来完成调用。这套组件化方案将远程应用调用和本地应用调用做了拆分，而且是由本地应用调用为远程应用调用提供服务。（引用原作者的图和话）

使用

//以A、B两个子模块为例（作者示例）
//1.创建 A + Target_A Pod

A
├── A
|   ├── A
|   │   ├── AViewController.h
|   │   └── AViewController.m
|   │   ├── Target_A.h
|   │   └── Target_A.m

    //Target_A.h
    @interface Target_A : NSObject

    - (UIViewController *)Action_viewController:(NSDictionary *)params;

    @end

    //Target_A.m
    @implementation Target_A

    - (UIViewController *)Action_viewController:(NSDictionary *)params {
        AViewController *viewController = [[AViewController alloc] init];
        return viewController;
    }

    @end

//2.创建A_Category Pod，依赖CTMediator和A两上pods

A_Category
│   ├── A_Category
│   │   ├── A_Category

    //CTMediator+A.h
    @interface CTMediator(A)

    - (UIViewController *)A_aViewController;

    @end

    //CTMediator+A.m
    @implementation CTMediator

    - (UIViewController *)A_aViewController {
        return [self performTarget:@"A" action:@"viewController" params:nil shouldCacheTarget:NO];
    }

    @end

//3.创建 B Pod

B
├── B
|   ├── B
|   │   ├── BViewController.h
|   │   └── BViewController.m
|   │   ├── Target_B.h
|   │   └── Target_B.m

    //...

//4.创建A_Category Pod，依赖CTMediator和A两上pods

B_Category
│   ├── B_Category
│   │   ├── B_Category

    //...

//5.使用
[self presentViewController:[[CTMediator sharedInstance] A_aViewController] animated:YES completion:nil];

[[CTMediator sharedInstance] performActionWithUrl:[NSURL URLWithString:@"app://A/viewController"] completion:^(NSDictionary *info) {
    UIViewController *viewController = info[@"result"];
    [xxx presentViewController:viewController animated:YES completion:nil]
}];

不足

Hard Code，增加Target和Catagory(可忽略)的代码量

performTarget:action:params:shouldCacheTarget会频繁创建和销毁Target对象

当子模块需要调用子模块时，则该子模块就必须依赖CTMediator，这时和MGJRouter是一样的，被子模块依赖。

所以可以改成子模块依赖CTMediator，写Target，通过Target-Action直接调用（直接写其分类不要Target，那么要么依赖别的子模块，要么performSelector自己的方法），这样的话，调用方觉得不爽。

有人会问这样还不如直接通过对象类和方法以及参数来调用了，这样会暴露业务的一些类和方法。

目前本人也没有想到更好的方案，欢迎邮件交流。
